《金融建筑電氣設計規范》JGJ 284-2012已經執行多年，第4.2.6條給出了金融設施的供電可靠性等級(可靠度R)的相關規定和要求，其中第2款規定，金融設施主機房供配電系統的可靠性等級(可靠度R)應符合表1的規定。

表1  金融設施供電可靠性等級（可靠度R）

    現有的ATSE在系統中能否達到表1中R值要求？

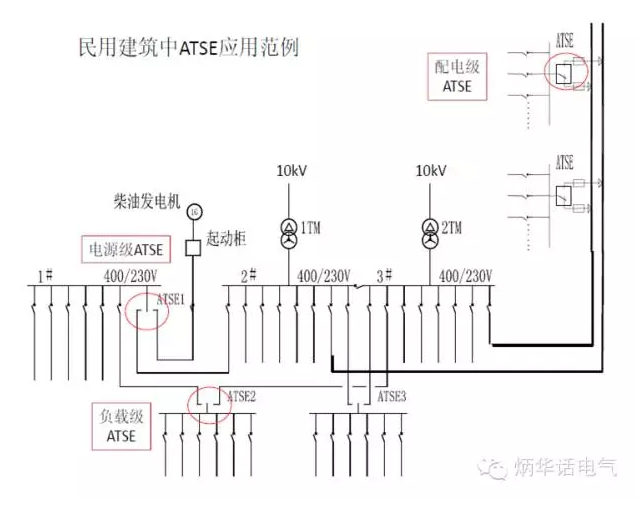

圖1 民用建筑中ATSE的使用部位

       金融建筑中，使用ATSE最重要的場所是數據機房，屬于電源級的ATSE（參見圖1），用于電源轉換，當然使用方式不局限于圖1的方式。但ATSE是影響系統可靠性的重要器件。

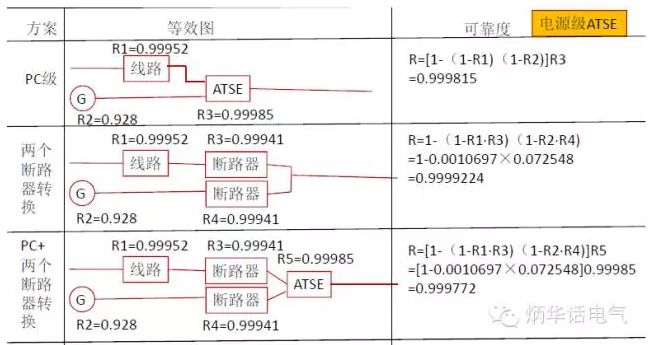

表2  系統可靠性分析

       方案1為市電與發電機直接通過PC級的ATSE轉換，經計算，其系統的可靠性R=0.999815，各部件的R值見表2所示，數據取自或參考2011年電監會年報。其實方案1是不成立的，兩個電源在ATSE之前需要保護，這樣就變成了方案3。

       方案2也是市電與發電機之間的轉換，但是沒有采用ATSE，而是采用兩個斷路器之間的連鎖，保證只能一個電源供電，防止市電與發電機之間誤并列。該系統的可靠性R為0.9999224，高于方案1。

       方案3是在方案1基礎上在ATSE之前增加短路保護電器，滿足PC級ATSE的額定限制短路電流的要求。經計算，系統的R=0.999772。

       三個方案中，方案2可靠性最高，但斷路器實現電氣連鎖比較方便，實現機械連鎖難度較大。且對于要求高的用戶，不方便在線維護。

       市場上需要什么樣的ATSE呢？JGJ 284-2012第7.3.1條又規定，金融設施的機械式自動轉換開關(ATS) 應符合下列規定:

    2  自動轉換開關在電源轉換過程中不得造成負載設備中性線懸浮;

    3  特級、一級金融設施的ATS 應具有旁路檢修功能;

    因此，對于高等級的金融設施及類似場所或負荷，需要確保系統高可靠性的ATSE，例如瞬間并聯型、中性線先合后斷型、旁路型等特殊需要的產品。這些產品技術難度高，但利潤也很高。
