最近有網友問：若一個項目中既有備用負荷，又有應急負荷，且備用負荷和應急負荷都需要柴油發電機供電，而供配電系統規范3.09條規定“備用電源的負荷嚴禁接入應急供電系統”，是不是就應該做成四段母線形式了！兩段普通母線，一段應急母線，一段備用母線！

        答：這是比較好的解決方案，本人推薦此方案。

1、“四段母線”方案可以將普通負荷供電系統、應急供電系統、備用供電系統自成系統，互不干擾，可以保障應急供電系統和備用供電系統的可靠性。

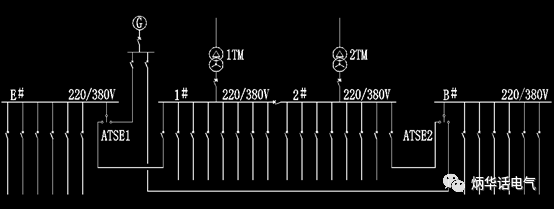

        圖1  四段母線方案示例

（B#為備用母線，E#為應急母線，1#、2#為普通負荷母線。E#、B#共用柴油發電機組G分別作為應急電源和備用電源）

2、應急供電系統也稱為安全設施供電系統，該名稱來源于IEC的英文（electric supply systems for safety services），即用來維持涉及安全的電氣設備和電氣裝置運行的供電系統，主要是：為了人體和家畜的健康和安全，和／或為避免對環境或其它設備造成損失以符合國家規范要求。標準還做了進一步說明并給出注解：供電系統包括電源和連接到電氣設備端子的電氣回路。在某些場合，它也可以包括設備。因此，應急供電系統是從電源到用電設備的全系統。

但是如果應急電源和備用電源都要獨立、分開，電源（尤其柴油發電機組）利用率則低之又低，投資增加，利用率超低，造成不必要的浪費。經與《供配電系統設計規范》GB 50052-2009編制組協商，電源部分可以共用，其他部分要嚴格分開。

因此，該方案能滿足GB 50052-2009第3.0.9條的規定。

參考文獻：

《國家體育場電氣關鍵技術的研究與應用》 主編：李炳華等，中國電力出版社。
