1、負載損耗簡介

        根據GB/T 2900.15-1997《電工術語 變壓器、互感器、調壓器和電抗器》，負載損耗的定義如下：

        簡言之，對于一臺變壓器而言，負載損耗是變化的，它與電流的平方成正比。負載損耗在額定電流下與參考溫度下才有有意義，否則其損耗值將發生變化。另外，額定電流是在變壓器一次側主分接位置時的電流，不是其它分接頭位置。而參考溫度與變壓器的絕緣耐熱等級有關。因此，負載損耗的指標包含參考溫度，通常將溫度寫在（）里。詳見下表。

表1  SCB系列變壓器損耗一覽表

2、負載損耗的曲線

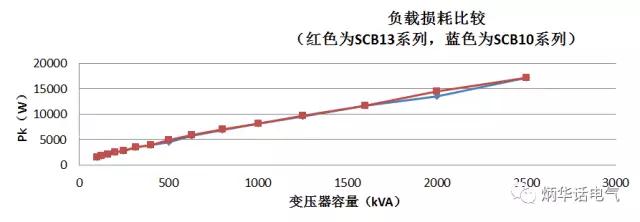

        同樣，以民用建筑中常用的干式變壓器為例，SCB10系列變壓器與SCB13系列變壓器在負載損耗方面相差不大，不像空載損耗有顯著的提升空間。詳見圖1。

圖1  SCB10、SCB13系列變壓器負載損耗對比

3、負載損耗的實質

        顧名思義，負載損耗是變壓器帶“負載”時變壓器的損耗，而這個“負載”反應了變壓器的溫升，與變壓器的絕緣水平關系慎密，不是真正的負載。

        民用建筑中常用的干式變壓器參考溫度如表2所示。

表2  變壓器絕緣材料等級及參考溫度

        因此，負載損耗只是變壓器自身損耗水平的一個參數，不是變壓器運行中的損耗值。
