安全隔離變壓器，指符合現行國家標準《電源電壓1100V及以下的變壓器、電抗器、電源裝置和類似產品的安全第7部分：安全隔離變壓器和內裝安全隔離變壓器的電源裝置的特殊要求和試驗》GB19212.7－2012/IEC61558-2-6:2009的產品，多在其一次和二次繞組間采用雙重絕緣或加強絕緣措施，將一、二次側電路完全分隔開，不可能將一次側的故障引導二次側。

在民用建筑中，安全隔離變壓器至少有三種用法，下面逐一介紹。

1、IT系統

• IT 系統電源的帶電部分應對地絕緣，當需對地絕緣檢測時，可經大阻抗接地。

• IT系統中外露可導電部分應單獨地、成組地或共同地接地，并應符合式1的要求：

RA·Id ≤ 50V                   （1）

式中，

RA — 外露可導電部分的接地極和保護導體的電阻之和（Ω）；

Id — 發生第一次接地故障時，在相導體與外露可導電部分之間出現阻抗可忽略不計的故障電流（A），應計及電氣裝置的泄漏電流和總接地阻抗值的影響。

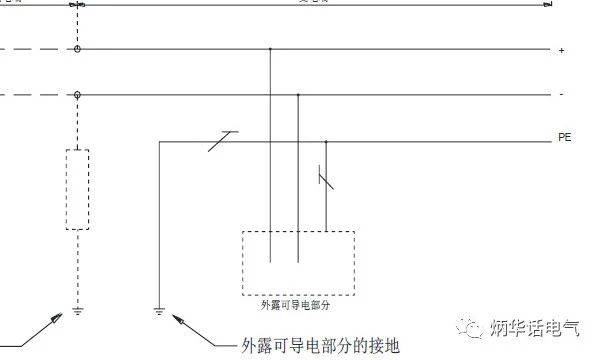

圖1  IT系統

民用建筑中常用局部IT系統，例如醫院的手術室、有些非車載充電機等。這種情況通常采用安全隔離變壓器作為IT的電源，且負荷側一定要接地。

2、電氣分隔

電氣分隔是電擊防護措施之一，符合IEC 60364-4-41標準，該標準規定，電氣分隔是將危險帶電部分與所有其他電氣回路和電氣部件絕緣以及與局部地絕緣，并防止一切接觸的保護措施。

通常采用隔離變壓器實現電氣分隔，要求電氣分隔只能用于由滿足簡單分隔要求的不接地的電源供電給一臺用電設備的情況，且被分隔回路帶電部分的任一點不應與其他回路的帶電部分、地及保護導體相連接。

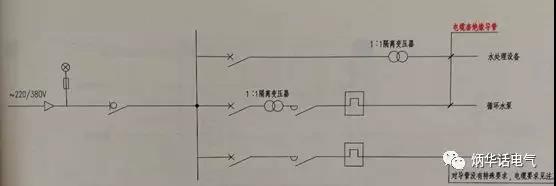

圖2  電氣分隔示例

圖2是電氣分隔在游泳池中的應用示例，電氣分隔電源采用1:1隔離變壓器，隔離變壓器不需要系統接地（即工作接地），每個隔離變壓器帶一臺用電設備（水處理設備、循環泵）。循環泵或其他設備連接到游泳池內時，采用非導電材料的水管連接到游泳池內。圖中至水處理設備和循環泵的回路采用電纜穿絕緣導管分別敷設。且負荷側不能接地！

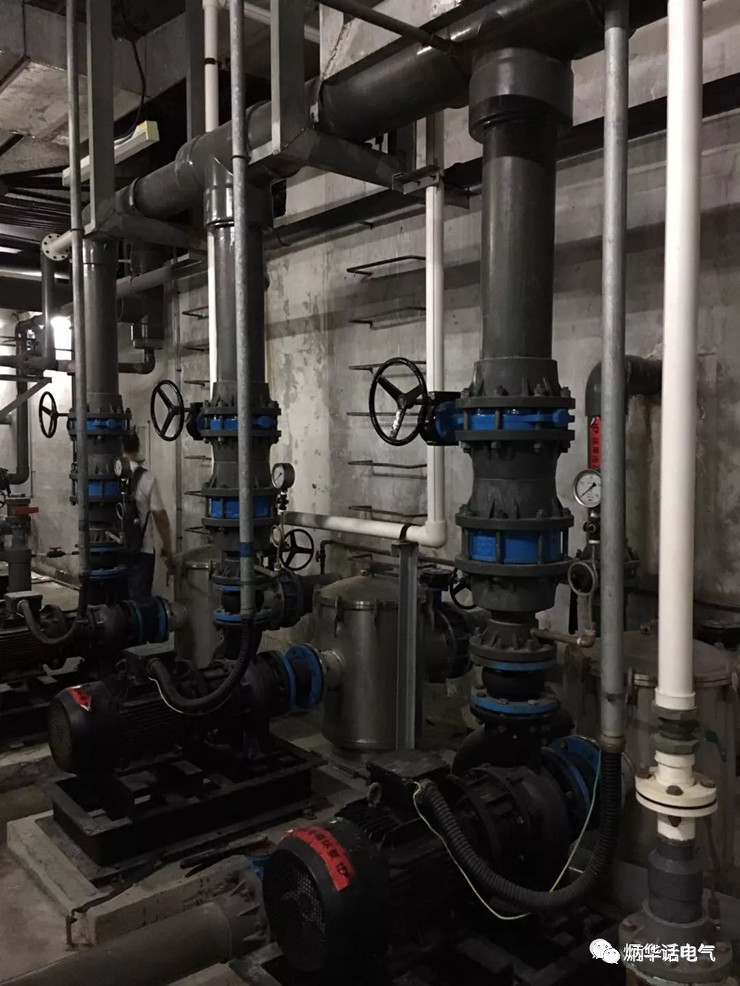

圖3  水立方泳池水處理機房至泳池的水管采用非金屬材料

3、特低電壓系統

該部分內容見“安全隔離變壓器的三種用法，一定要分清楚（下）”！
